玻璃钢电缆桥架

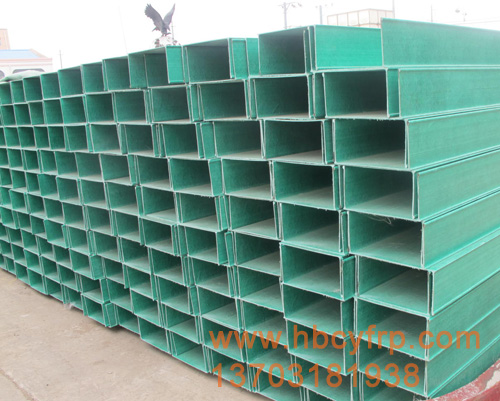

玻璃钢电缆桥架

玻璃钢电缆桥架机械强度高,它既有金属桥架的刚性又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强、造型美观、安装方便、使用寿命长。环氧树脂及环氧树脂复合型电缆桥架适合在强腐蚀环境、大跨距、重载荷条件下使用。

我公司生产的拉挤玻璃钢电缆桥架采用了国内外较为先进的拉挤玻璃钢工艺,机械化连续生产,因此不仅完全具有国内同行生产的桥架的优点,而且产品尺寸稳定,并可任意选定,长度可超过8米,具有更高的强度、刚度和耐腐性。

拉挤玻璃电缆桥架是用无捻玻纤和复合纤维配以耐各种气候,耐腐蚀的树脂,按不同的使用场合,一定的比例,在一定的温度下经机械化连续成型,不仅较手糊模压要经济而且生产效率更高,特别是尺寸上更可以随意选择,产品的质量能得到更为有效的保证,因此拉挤玻璃电缆桥架取代铁制桥架的应用是未来民展的必然。

拉挤玻璃钢电缆桥架的优点:

1、拉挤玻璃钢电缆桥架质轻高强(比重仅为铁制桥架的1/4)、耐腐蚀、耐老化、保温隔热、不导电、防静电。

2、拉挤玻璃钢电缆桥架减振消音。

3、拉挤玻璃钢电缆桥架无毒无污染。

4、拉挤玻璃钢电缆桥架耐热且阻燃。

5、拉挤玻璃钢电缆桥架使用寿命长。且不变形、不裂纹、不吸潮、不返卤、体积稳定性好等特点。

6、拉挤玻璃钢电缆桥架价格适中。

7、玻璃钢电缆桥槽盒,可由上下两部分嵌合而成,可以互换,单独使用,可作阻燃托盘。

8、拉挤玻璃钢电缆桥架可根据用户要求制作水平弯通、水平三通、水平四通等连接件。

9、拉挤玻璃钢电缆桥架宽度、高度根据用户要求或配合桥架规格而定。

10、拉挤玻璃钢电缆桥架具有配电灵活、安装方便且成本低等优点而获得广泛的应用。

郑重承诺:同样的产品提供,给您最好的服务,最低的价格,您的满意是我的永恒的责任!

我公司长期供应低价各种材质电缆桥架,厂价直销,货源充足,欢迎惠顾。

玻璃钢桥架

玻璃钢桥架由玻璃纤维增强塑料和阻燃剂及其它材料组成,通过复合模压料加夹不锈钢屏蔽网压制而成。由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性,而且具有很高的耐腐蚀性,同时还具有结构轻、耐老化、安全可靠等优点,可方便地与金属桥架配套使用,在化工、冶金、石油等强腐蚀环境得到使用。

分类:可随工艺管道架空敷设;楼板、梁下吊装;室内外墙壁、柱壁、隧道、电缆沟壁上的侧装,还可在露天立柱或支墩上安装。大型多层桥架吊装时,应尽量采用工字钢立柱两侧对称敷设。玻璃钢桥架可水平、垂直敷设,可转角、T字型、十字形分支;可调宽、调高、变径。

安装注意事项:
一、 总则
1、为满足工程设计中对电缆桥架的安装要求,特编制此暂行规定。待国家规范有电缆桥架安装的具体要求后,即以国家规定为准。
2、 电缆桥架供工矿企业和民用建筑敷设电力电缆、控制电缆、通讯电缆及自控管缆等之用。

二、 电缆桥架的安装
1、 电缆桥架的总平面布置应作到距离最短,经济合理,安全运行,并应满足施工安装,维修和敷设电缆的要求。
2、 电缆桥架应有足够的刚度和强度,对电缆提供可靠的支撑。
3、 电缆敷设后,电缆桥架的挠度应不大于电缆桥架跨度的1/200。当电缆桥架的跨度≥6000mm时,其挠度应不大于电缆桥架的跨度的1/150。
4、电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装,与土建专业密切配合。
5、 电缆桥架与工艺管架共架安装时,电缆桥架应布置在管架的一侧。
6、 电缆桥架与各种管道平行架设时,其净距离应满足下列要求:
6.1 电缆桥架与一般工艺管道(如压缩空气管道等)平行架设时不小于400mm。
6.2 电缆桥架与具有腐蚀性液体管道平行架设时不小于500mm。
6.3 电缆桥架不宜在输送具有腐蚀性液体管道的下方或具有腐蚀性气体管道上方平行安装。当无法避免时,应不小于500mm。且其间应用防腐隔板隔开。
6.4 电缆桥架与热力管道平行架设,热力管道有保温层时不小于500mm,无保温层时不小于1000mm。
6.5 电缆桥架不宜在热力管道的上方平行安装,当无法避免需在热力管道上方平行安装时,应不小于1000mm,其间应采取有效的隔热措施。
7、电缆桥架与各种管道交叉时,其净距离应满足下列要求:
7.1 电缆桥架与一般工艺管道交叉时,不小于300mm。
7.2 电缆桥架与具有腐蚀性液体管道下方或具有腐蚀性气体管道上方交叉时,应不小于500mm,且在交叉处用防腐蚀盖板将电缆桥架保护起来,其盖板长度应不小于d+2000mm,(d为管道外径)。
7.3 电缆桥架与热力管道交叉,热力管道有保温层时,应不小于500mm,无保温层时,应不小于1000mm,且在交叉处应用隔热板(例如石棉板)将电缆桥架保护起来,隔热板长度应不小于d+2000mm。(d为热力管道保温层的外径)
8、 电缆桥架穿墙安装时,应根据环境条件,采用密封装置:
8.1 电缆桥架从正常环境穿墙进入防火、防爆的环境时,墙上应安装相应的密封装置。
8.2 电缆桥架从室内穿墙至室外时,在墙的外侧应采取防雨措施。
8.3 电缆桥架从室内穿墙至室外较高处安装时,电缆桥架应先向下倾斜延长适当距离,然后再向上架设,防止雨水顺电缆桥架流入室内。
8.4 电缆桥架过伸缩沉降缝时,电缆桥应断开,断开距离以100mm左右为宜。
9、两组电缆桥在同一横梁上安装时,两组电缆桥之间的净距离应不小于50mm。
10、 敷设10kV及以上电缆的电缆桥架多层安装时,其层间距一般不小于300mm。
11、电缆桥架到楼板、梁或其他障碍物等的底部的距离应不小于300mm。
12、一般情况下,支撑电缆桥的各托臂之间的距离以1.5~3左右为宜,并根据具体情况校验。
13、电缆桥架水平安装时,其直接板连接处不应置于跨度的1/2处或支撑点上。
14、电缆桥架安装时出现的悬臂段,一般不得超过1000mm。
15、电缆桥架不应作行人通道使用。
16、在下列情况之一者,电缆桥架应加保护罩:
16.1 电缆桥架在户外安装时,其最上层或每一层。
16.2 电缆桥架在铁算子板或相类似的带孔装置下安装时,其最上层电缆桥架应加保护罩,如果最上层电缆桥架宽度小于下层的桥架宽度时,下层电缆桥架亦加保护罩。
16.3 电缆桥架垂直安装时,离所在地平面2m以内的电缆桥架。
16.4 电缆桥架安装在容易受到4 电缆桥架安装在容易受到机械损伤的地方。
16.5 电缆桥架安装在多粉尘的场所。
16.6 有特殊要求的场所。
17、 电缆桥架内敷设的电缆,应用尼龙卡带,绑线或金属卡子进行固定,固定点要求如下:
17.1 水平敷设时,电缆首末两端及转弯、电缆中间接头的两端处。
